Доморацкий И.А,.д.т.н.,доц.,академик МАИСУ, Ильин В.М.,д.т.н., академик МАИСУ

ТАЙНЫ ШТРИХ-КОДА

(обзор Интернет-сайтов)

Оглавление

Для чего нужны штриховые коды?

Структура кода EAN-13

Структура идентификационного номера налогоплательщика (ИНН)

“Добровольная” нумерация людей

ИНН. Финансово-экономическая сторона проблемы

От штрихового кодирования к электронному обмену данными

Единый международный идентификационный номер Global Location Number - GLN

Структура GLN EAN РОССИЯ

Стандарты EAN International и UCC будут играют ключевую роль в Глобальной торговой инициативе (GCI)

Символика сокращенной размерности

Разработка международных стандартов в области радиочастотной идентификации (RFED)

Активные и пассивные метки

Способы записи информации на метки

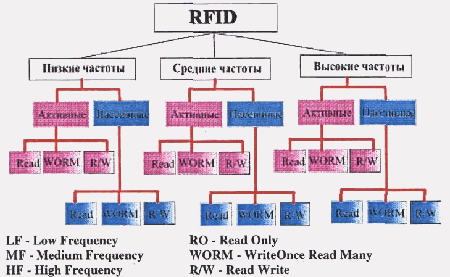

Классификация радиочастотных систем

Достоинства радиочастотных меток

Недостатки радиочастотных меток

Обзор услуг RFID в Европе

Стандартизация в области RFID

Радиоэлектронная идентификация животных

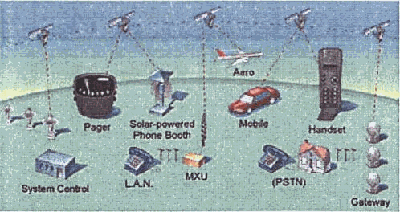

Альфа-проект. Система глобальной мобильной спутниковой связи

Выводы


Приказом Госстандарта России №92 от 30.04.93 на базе “ЮНИСКАН/EAN Россия”1 образован Технический комитет по стандартизации ТК 355 “Автоматическая идентификация”. Эта внеправительственная (надправительственная) организация занимается подготовкой к утверждению государственных стандартов Российской Федерации, а, точнее, переводом на русский язык международных стандартов штрихового кодирования и автоматической идентификации (на сегодня выпущено 14 ГОСТов и 1 Рекомендация по стандартизации).


Для чего нужны штриховые коды2?

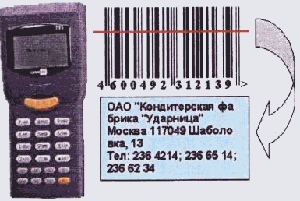

Номер товара в штриховом коде EAN-13 служит ключом к информации, хранящейся в тех или иных базах данных. Штриховой код EAN используется для уникальной идентификации продукции и является эквивалентом наименования товара.

Штриховые коды, в основном, используются производителями товаров и позволяют автоматизировать ввод информации о товарах в компьютерные системы.

В интересах товарной нумерации в 1977 году организована Европейская Ассоциация Товарной Нумерации (European Article Numbering Association), которая на основании американского кода UPC (Universal Product Code) разработала структуру кода, пригодного для всех стран мира. Впоследствии Ассоциация из европейской стала международной. Одновременно структура кода EAN (наиболее широко применяется 13-разрядный код EAN-13) распространилась по всему миру.3

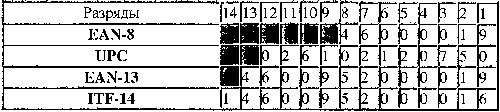

Структура кода EAN-13

Первые три цифры называются префиксом EAN и присваиваются EAN International. Префиксы 460-469 в коде EAN-13 присвоены ЮНИСКАН/EAN Россия и означают, что предприятие зарегистрировано в ЮНИСКАН/EAN Россия, а вовсе не то, что предприятие находится на территории России4.

Следующие 9 цифр содержат номер предприятия и номер товара в пропорциях 5+4, 6+3.или 7+2. Пропорция определяется ЮНИСКАН/EAN Россия. В настоящее время ЮНИСКАН/EAN Россия определил следующую структуру: 6 цифр - номер предприятия, 3 цифры - номер товара. В международной системе EAN'UCC 5 она называется структурой “9/3”.

Последняя 13 цифра называется контрольным разрядом и используется для контроля считывания кода.

Контрольный разряд EAN-13 вычисляется6 по правилу 3-х шестерок7:

1. Сложить цифры, стоящие на 6 четных местах штрих-кода;

2. Полученную сумму умножить на три;

3. Сложить цифры, стоящие на 6 нечетных местах (кроме самой контрольной цифры);

4. Сложить числа, полученные в пунктах 2 и 3;

5. Отбросить десятки (оставить единицы);

6. Из числа 10 вычесть полученное в пункте 5.—>(манипуляция с 6 четными цифрами, 6 нечетными, в 6 действий)

Штриховой код (штрих-код или бар-код) представляет собой подготовленное при помощи компьютера графическое изображение (полоски или штрихи) некоторой последовательности цифр (и букв). Цифры, на основании которых разрабатывается указанное изображение, называется цифровым эквивалентом штрихового кода.

Номер EAN-13 изображается на упаковке товара в виде штрихового кода. Эти полоски и пробелы графического изображения штрихового кода очень хорошо понятны специальным приборам - сканерам. При считывании штрихового кода сканер из комбинации штрихов восстанавливает закодированный номер EAN-13 и передает его в компьютер или контрольно-кассовую машину.

В соответствии с правилами EAN International на упаковку товара номер EAN-13 наносится в виде символа штрихового кода EAN/UPC. Эта символика (правила построения графического изображения) утверждена как международным стандартом EN797, так и российским ГОСТ Р 51201-98 "Автоматическая идентификация. Штриховое кодирование. Требования к символике “EAN/ЮПиСи”".

В верхней части кода показано штриховое изображение, а в нижней части - числовое изображение штрихов (цифр) этикетки. Первое читается сканером. Второе читается человеческим глазом в том случае, когда сканер не может прочесть код и код должен быть введен в компьютер вручную8.

Код состоит из последовательности тридцати черных линий и двадцати девяти белых промежутков, разделяющихся на две группы, которые называются “левая сторона” и “правая сторона”. Стороны разделяются между собой средней контрольной двойной чертой и замыкаются левым и правым контрольным двойным штрихом.

Черта или белый промежуток минимальной ширины соответствует модулю кода. Каждая цифра представлена в графическом изображении семью модулями, включающих два штриха и два пробела в любом из трех предлагаемых ГОСТом вариантов представления цифры (вариант А, вариант В или вариант С). Правая половина кода (пять последних цифр и контрольный разряд) всегда представлена кодировкой по варианту С, левая - по вариантам А или В, в зависимости от значения первой цифры, расположенной вне штрих-кода (слева) и не имеющей соответствующего графического представления.

Число вне метки Первые шесть чисел



1 2 3 4 5 6
0 А А А А А А
1 А А В А В В
2 А А В В А В
3 А А В В В А
4 А В А А В В
5 А В В А А В
6 А В В В А А
7 А В А В А В
8 А В А В В А
9 А в В А В А



Цифра Варианты
А В С
0 БББЧЧБЧ БЧББЧЧЧ ЧЧЧББЧБ
1 ББЧЧББЧ БЧЧББЧЧ ЧЧББЧЧБ
2 ББЧББЧЧ ББЧЧБЧЧ ЧЧБЧЧББ
3 БЧЧЧЧБЧ БЧББББЧ ЧББББЧБ
4 БЧБББЧЧ ББЧЧЧБЧ ЧБЧЧЧББ
5 БЧЧБББЧ БЧЧЧББЧ ЧББЧЧЧБ
6 БЧБЧЧЧЧ ББББЧБЧ ЧБЧББББ
7 БЧЧЧБЧЧ ББЧБББЧ ЧБББЧББ
8 БЧЧБЧЧЧ БББЧББЧ ЧББЧБББ
9 БББЧБЧЧ ББЧБЧЧЧ ЧЧЧБЧББ

















Ключ к варианту алфавита             Варианты алфавита

(Ч - черный штрих минимальной ширины; Б - белый промежуток минимальной ширины)

В соответствии с ГОСТом (п.4.5.1, стр.9) перед штрих-кодом должно быть 11 белых минимальных промежутков, а после - 7. Левый и правый контрольные штрихи представлены тремя модулями как - ЧБЧ, а центральный - пятью - БЧБЧБ.

Теперь приступим к рассмотрению одной из самых главных тайн штрих-кода EAN-13/UPC. Она хорошо раскрыта в статье Василия Ахрамеева и Игоря Башкирова9 и состоит в том, что контрольные ограничительные и центральные двойные штрихи читаются компьютером как цифра "б".

Цифра "6" в штрих-коде используется в двух ролях: в качестве собственно знака "6" и в качестве специального символа. Эти две роли сознательно смешивают, и на этом происходит подмена, в результате которой некомпетентные или недобросовестные люди запутывают недостаточно осведомленных. А обнаруживается данный факт только описанным в ГОСТе алгоритмом декодирования (раздел 4.6), который доказывает тождественность предлагаемых ГОСТом специальных символов цифре "б". Суть предложенного ГОСТом алгоритма декодирования состоит в том, что процесс декодирования (распознавания) заканчивается после обнаружения границы черное-белое второго штриха без необходимости дополнения белыми минимальными промежутками до 7 модулей, т.е. для распознавания используется только ширина обоих штрихов знака и пробела между ними. Все пробелы, находящиеся за пределами этих двух штрихов, составляющих знак, просто игнорируются алгоритмом распознавания.

Структура идентификационного номера налогоплательщика (ИНН)

Структура идентификационного номера налогоплательщика (ИНН) представляет собой:

- для налогоплательщика - организации - десятизначный цифровой код:

N

N

N

N

N

N

N

N

N

N

- для налогоплательщика - физического лица - двенадцатизначный цифровой код:

N N N N N N N N N N N

Идентификационный номер налогоплательщика (ИНН) формируется как цифровой код, состоящий из последовательности цифр, характеризующих слева направо следующее10:

• код государственной налоговой инспекции, которая присвоила налогоплательщику идентификационный номер налогоплательщика (ИНН), (NNNN);

• собственно порядковый номер:

" для налогоплательщиков - организаций - 5 знаков (ХХХХХ),

• для налогоплательщиков - физических лиц - 6 знаков (ХХХХХХ);

• контрольное число, рассчитанное по специальному алгоритму, установленному Государственной налоговой службой Российской Федерации:

• для налогоплательщиков - организаций - 1 знак (С),

• для налогоплательщиков - физических лиц - 2 знака (СС).

Таким образом, структура ИНН для физического лица представляет собой 12-значное число, состоящее из последовательности цифр, характеризующих слева направо следующее:

NNNNXXXXXXCC

первая пара NN - код областного центра или, например, число 52 - порядковый номер Нижегородской области в общем списке регионов России

вторая пара NN - код территориального НИ, или порядковый номер района Нижегородской области, где проживает физическое лицо, например: 01 -Ардатовский район; 49 - г.Дзержинск; 60 - Нижегородский район,

ХХХХХХ - собственно порядковый номер налогоплательщика в общем списке налогоплательщиков района и

СС - контрольное число, рассчитанное по специальному алгоритму, установленному МНС России, защищающее ИНН от подделки.

Алгоритм расчета контрольного числа ИНН11.

1. Идентификационный номер налогоплательщика (далее - ИНН) присваивается налогоплательщикам (организациям и физическим лицам) государственными налоговыми инспекциями по субъектам Российской Федерации, по районам, городам, районам в городах (далее -налоговая инспекция). Под налогоплательщиками - организациями понимаются имеющие обязанности уплачивать и/или перечислять хотя бы один вид налога или иного обязательного платежа в федеральный бюджет, бюджеты субъектов Российской Федерации и местные бюджеты:

юридические лица (предприятия, учреждения и организации), созданные в соответствии с законодательством Российской Федерации;

представительства, филиалы, а равно и другие обособленные подразделения юридического лица, созданные в

соответствии с законодательством Российской Федерации;

организации, созданные в соответствии с законодательством иностранных государств, и международные

организации, осуществляющие деятельность и/или имеющие имущество в Российской Федерации;

физические лица, осуществляющие предпринимательскую деятельность без образования юридического

лица (далее - предприниматели);

нотариусы, занимающиеся в установленном законодательством порядке частной практикой.

2. ИНН - организации, созданной в соответствии с законодательством Российской Федерации, представляет

собой десятизначный цифровой код:

|N|N|N|N|X|X|X|X|X|C|                     где:

NNNN - код налоговой инспекции, осуществившей постановку на учет налогоплательщика; ХХХХХ - порядковый номер налогоплательщика; С - контрольное число, рассчитанное по утвержденному Федеральной налоговой

службой России алгоритму.

3. ИНН - организации, созданной в соответствии с законодательством иностранного государства, и международной организации, осуществляющей деятельность и/или имеющей имущество в Российской Федерации, представляет собой цифровой код, аналогичный описанному в п. 2 настоящего документа, но с учетом того, что перед указанным десятизначным цифровым кодом дополнительно проставляется буквенный символ "F".

|F|N|N|N|N|X|X|X|X|X|C|

4. ИНН - физического лица, имеющего статус предпринимателя или имеющего право заниматься в установленном законодательством Российской Федерации порядке частной практикой, представляет собой двенадцатизначный цифровой код:

|N|N|N|N|X|X|X|X|X|X|C|C| где:

NNNN - код налоговой инспекции, осуществившей постановку на учет налогоплательщика; ХХХХХХ - порядковый номер налогоплательщика; СС - контрольное число, рассчитанное по утвержденному Федеральной налоговой службой России алгоритму.

Информацию об ИНН, ОКПО, КОНХ предприятия можно получить непосредственно с данного предприятия или из платежных документов!! ( с 01.01.97 данные реквизиты обязательны к заполнению в платежных документах). Расчет контрольного числа таб. 1:

№ цифры в ИНН по порядку Множитель для 10-ти зн. Множитель для 12-ти зн (I -ая контр. Цифра) Множитель для 12-ти зн (2-ая контр. Цифра)
1 2 7 3
2 4 2 7
3 10 4 2
4 3 10 4
5 5 3 10
6 9 5 3
7 4 9 5
8 6 4 9
9 8 6 4
10



8 6
11







8
1. Для расчета десятого контрольного разряда в 10-ти значком ИНН каждая цифра ИНН (кроме десятой) умножается на соответствующий множитель в соответствии с таб.1 , затем все значения суммируются , сумма берется по модулю 11, затем полученное число берется по модулю 10 это и есть десятый разряд.

2. Для расчета 11-ого контрольного разряда (1-ой контрольной цифры) в 12-ти значном ИНН каждая цифра ИНН (кроме 11-ой и 12-ой) умножается на соответствующий множитель в соответствии с таб.1 , затем все значения суммируются , сумма берется по модулю 11, затем полученное число берется по модулю 10 это и есть 11-ый разряд.

3. Для расчета 12-ого контрольного разряда (2-ой контрольной цифры) в 12-ти значном ИНН каждая цифра ИНН (кроме12-ой) ,11-ая вычисляется в соотв. с пред. пунктом, умножается на соответствующий множитель в соответствии с таб.1 , затем все значения суммируются , сумма берется по модулю 11, затем полученное число берется по модулю 10 это и есть 12-ый разряд.

























“Добровольная” нумерация людей

Зло в одиночестве бессильно, оно наливается мощью лишь при нашем сотрудничестве. Как видим, кодификаторам русского народа потребовалось добровольное согласие самих людей, чтобы их пронумеровали12.

Кампания по присвоению ИНН москвичам13

С 1 сентября 2001 года начинается кампания по активизации работы по присвоению ИНН москвичам. Итоговым результатом кампании станет "налоговая история" практически у каждого жителя столицы. Присвоение ИНН населению - это не просто инициатива налоговой службы для облегчения обработки бланков налоговой отчетности. Это общегосударственная задача, включающая в себя три составляющие:

• социальную - ИНН позволит быстро и точно определить совокупный семейный доход;

• экономическую - введение “налоговой истории” каждого москвича;

• политическую - государство в лице налоговых органов изъявляет свою волю.

Кроме того, ИНН будет присваиваться с рождения и сопровождать человека всю жизнь. В результате у человека отпадает необходимость в получении всевозможных справок и заполнении различных анкет, т.к. вся информация о нем будет храниться в единой базе данных.

В целях активизации работы по присвоению жителям столицы, (физическим лицам - получателям доходов) идентификационных номеров налогоплательщиков (ИНН) Управление МНС России по г. Москве с 1 сентября 2001 года начинает прием граждан, желающих получить Свидетельство о присвоении ИНН, в здании Управления по адресу: ул. Большая Тульская, д. 15, рядом со станцией метро "Тульская". В будние дни прием населения будет осуществляться с 9.00 до 20.00, по субботам с 9.00 до 18.00. В настоящее время москвичам уже присвоено порядка 4 млн. ИНН.

Г. Букаев считает необходимым издание специального указа или нового закона, согласно которому любая сделка осуществлялась бы при использовании ИНН. При этом он подчеркнул, что пока присвоение ИНН - дело сугубо добровольное14.

Нумерация людей у нас мало кого оставляет равнодушным:

Рейтинг лучших сайтов.15

1. mp3 - музыка и поэзия - 86 126 15

2. Межрегиональный центр ценообразования в строительстве - 86 122 16

3. The Uzbekistan FreeNET - 7615217

4. Стояние за Истину • За жизнь без ИНН - 70 110 18

5. Справочник официальных органов РФ - 66 179 19

ИНН. Финансово-экономическая сторона проблемы.16

Вопрос ИНН — проблема России или общая тенденция. Россия как полигон для введения комплексной организации. Вопрос ИНН, который за последний год стал “притчей во языцех”, до настоящего времени до сих пор не получил должного понимания с точки зрения причин и целей задуманного эксперимента по введению этого идентификатора в России. Здесь будет уместно сказать, что вопрос о ИНН, с точки зрения организации финансовых операций, которые составляют сущность любой экономики, является наиважнейшим. Давайте расшифруем аббревиатуру ИНН — идентификационный номер налогоплательщика. Слово идентификационный говорит об уникальности этого параметра в рамках мировой системы (иначе, было бы, по крайней мере глупо, создавать систему, которая заранее имеет какую-либо ограниченность), т. е. не будет другого такого же номера — дает понятие, что номер предназначен для учета, анализа и обработки финансовых операции физических и юридических лиц в наличной и безналичной форме.

Из всего выше сказанного, становится ясно, что вопрос ИНН не столько вопрос штрих-кодов, которые действительно содержат число 666 в виде служебных полей для разделения информационный полей, сколько вопрос создания гибкой иерархической системы учета, анализа и контроля денежных операций в рамках одной страны, с возможностью легкого интегрирования ее в мировую систему расчетов. Думается, что вопрос ИНН затрагивает интересы всех людей, которые совершают денежные операции в сфере экономики. К этой категории людей можно отнести всех нас, так как мы каждый день совершаем эти операции в той или иной форме (покупки, получение зарплаты, социальные выплаты, дополнительные источники доходов, оплата услуг и т. п.).

Думается, что данный взгляд на проблему ИНН с точки зрения построения и организации безналичных расчетов в рамках страны заставит задуматься об “удобствах” безналичных расчетов, организованных на муниципальном и федеральном уровнях и вводимых в приказном порядке. Здесь хотелось бы предостеречь и указать на следующие моменты:

1.. Программа внедрения ИНН предполагает, что любые финансовые операции будут совершаться с указанием ИНН. Так как ИНН — государственная прерогатива, то это приведет к проникновению (здесь можно употребить красивое слово "интеграции") контроля государства в частный банковский сектор, и тогда никто не будет застрахован от несанкционированного контроля над частными банковскими счетами со стороны заинтересованных государственных структур.

2. Возможность автоматического учета всех финансовых операций одного ИНН создает среду для:

(1) фиксации,

(2) тотального контроля

(3) управления поведением.

Все стороны жизни возможно будет оперативно отслеживать начиная с самого рождения: начало денежных операций (это равносильно вступлению в социальные отношения), поведение владельца карточки (информация о характерных операциях), прекращение денежных расчетов гражданина (как мера воздействия), оперативное определение местонахождения человека (протоколы обмена данных операции содержат информацию о месте совершения операции), международные бюро данных - своеобразный Интерпол по финансовым операциям (черные списки, куда можно занести подозрительный ИНН). Кроме этих “безобидных” черт ИНН обычно есть побочные эффекты, описание которых выходит за рамки данной статьи.

3. Хотелось бы также отметить, что любая финансовая схема всегда имеет одну главную и несколько второстепенных целей. К таким второстепенным целям ИНН можно отнести получение операционного дохода, который при условии масштаба всей Москвы и московской области, будет составлять колоссальную сумму. Эта сумма будет платиться в виде процента от совершенных операций, то есть система ИНН будет вдобавок ко всем прочим “удовольствиям” источником доходов государства из расходов законопослушных граждан.

В заключение, хотелось бы суммировать все вышесказанное в кратких словах: шаги по внедрению ИНН в нашу жизнь, которые предпринимают государственные структуры, далеко не безобидны в экономическом плане и могут привести к ситуации, когда ваши денежные средства будут полностью под контролем, поступления и расходы на банковские счета будут санкционированы сторонней организацией, и в конечном итоге за Вас будут решать, что и как Вы можете потратить.

От штрихового кодирования к электронному обмену данными

Преимущества глобальной системы EAN наиболее очевидны в электронном обмене данными. Эта технология предусматривает электронный обмен данными между компьютерами в стандартных форматах. В рамках Международной организации EAN International используется стандарт электронного обмена данными EANCOM. Стандарт включает в себя описание 47 стандартных сообщений (версия 1997 года), каждое из которых имеет понятное название, например, PRICAT - каталог товаров, PRODAT - данные о продукции, PARTIN - данные о предприятии, ORDERS - заказ и т.д.17

Система EAN может быть использована не только для нумерации товаров. Номером, состоящим из 13 цифр можно обозначить любую организацию (юридическое лицо)18. Для этого используется понятие так называемого ИДЕНТИФИКАЦИОННОГО НОМЕРА (Global Location Number - GLN).

Идентификационные номера выдаются национальными организациями нумерации: в России -Юнискан/EAN Россия19. Записав однажды информацию о своем партнере в компьютер, ее в требуемый момент всегда можно извлечь по идентификационному номеру GLN.

Указав один раз полную информацию о себе, отправитель при следующих обращениях может указывать только свой идентификационный номер GLN. Это особенно удобно при электронном обмене данными. При пересылке каталогов, данных о продукции, заказов и счетов в заголовке сообщения ОТПРАВИТЕЛЬ и ПОЛУЧАТЕЛЬ указываются в виде идентификационного номера. Поэтому информация сообщения заказа сокращается до минимума, например:

Вид документа:          ЗАКАЗ

Дата документа:        14.10.97

От кого:                      4600000029993

Кому:                          4607009529998

Вид продукции:         4607009520094

Количество:               5000

В создаваемой в настоящее время глобальной системе электронного маркета GEPRO20 все товары будут идентифицироваться по глобальному номеру товара GTIN в системе EAN/UCC. В связи с этим, попытки выхода на внешний рынок с нелегальным номером товара приведут к большим финансовым потерям.

В сентябре 2000 года на совещании Национальных организаций-членов международной системы EAN Центральной и Восточной Европы в Кракове представитель Польши г-жа Эльшбиета Халас задала вопрос Генеральному секретарю EAN International: “Появление поддельных штриховых кодов является общим вопросом для наших стран. Как Вы посоветуете бороться с этим явлением? Может быть есть рекомендованная процедура решения подобных вопросов через суд?”.

На что Генеральный секретарь EAN International г-н Райнольд Ван Леннеп ответил: “Это временное явление. Вы пройдете через это. По всей видимости в настоящее время Вы (страны Центральной и Восточной Европы) находитесь на этапе нецивилизованного рынка. По мере приближения к цивилизованному рынку подобных проблем у Вас будет все меньше и меньше. А затем их не будет совсем.”

Единый международный идентификационный номер Global Location Number-GLN

Стандартом ассоциации EAN International (“GENERAL EAN'UCC SPECIFICATIONS”) введен в действие единый международный идентификационный номер Global Location Number - (GLN)21.

GLN представляет собой 13-разрядный цифровой код (номер), предназначенный для точного и краткого обозначения (или идентификации) следующих объектов:

• Юридических лиц, т.е. зарегистрированных предприятий и организаций;

• Функциональных подразделений, т.е. департаментов, управлений, отделов и т.п. внутри организации;

• Физических объектов, т.е. номеров помещений, складских ворот и т.д. предприятия, организации.

GLN не несет в себе никакой информации, а представляет собой только ссылку на данные, хранящиеся в компьютере. В то же время обеспечивая уникальность и неповторяемость каждого номера: нигде в мире не может появиться двух одинаковых GLN. Для этого EAN International установлены специальные требования к формату и структуре GLN:

1. Global Location Number имеет фиксированную длину - 13 цифр;

2. Global Location Number всегда начинается (слева направо) с префикса национальной организации, присвоенного EAN International;

3. Структура цифровых разрядов, следующих за префиксом, определяется каждой национальной организацией по-своему. При этом обязательно должны выполняться требования уникальности и неповторимости присвоенных номеров GLN.

4. Последний 13 разряд номера GLN - контрольная цифра. Она вычисляется из значений предыдущих 12 разрядов по стандартному алгоритму EAN (т.е. аналогично расчету контрольной цифры в товарном номере

GLN универсален. Он несет в себе только префикс национальной организации, т.е. ссылку на базу данных, в которой регистрируются номера.

Не существует ограничений на область применения GLN. В отличие от почтовых, банковских и национальных кодов номера GLN изначально имеют всеобъемлющий характер. В новой редакции стандартов EAN International идентификационные номера именуются глобальными:

“EAN·UCC GLOBAL Location Number”

В первую очередь GLN используются в электронном обмене данными - Electronic Data Interchange (EDI) для обозначения отправителя и получателя электронных сообщений, а также других сторон, участвующих в коммерческой транзакции: покупателя, продавца, перевозчика и т.д. В России сегодня (с 1998 года) GLN выдают бесплатно, что подтверждается соответствующим свидетельством с одновременным занесением информации в компьютерную базу данных.

Структура GLN EAN Россия

Ассоциацией автоматической идентификации ЮНИСКАН/EAN Россия установлена следующая структура 13-разрядного номера GLN:

460NNNNNN999C

460                               префикс (код) нац. организации;

NNNNNN                  регистрационный номер в ЮНИСКАН/EAN Россия;

999                             внутренняя группа, состоящая из множества символов "9", служит для отличия от товарного кода EAN-13;

С                                 контрольная цифра, вычисляется по предыдущим 12 цифрам.

У предприятий-членов ЮНИСКАН/EAN Россия первые девять цифр в номере товара EAN-13 и в идентификационном номере GLN одни и те же.

Чтобы избежать путаницы сегодня на маркировке необходимо с указанием GLN давать сноску - “*только для электронного обмена данными”.

По заявлению, поступившему от члена Ассоциации, ЮНИСКАН/EAN Россия выдает дополнительные EAN Location Numbers для филиалов (департаментов) бесплатно. При этом поле “регистрационный номер предприятия” не изменяется, а отличительные признаки вносятся в поле "999":

460 700952999 8

                   998 1

                   997 4

                   996 7 ...

“Международный идентификационный номер GLN -это код Вашего предприятия22 в создаваемой в настоящее время глобальной системе электронной коммерции EAN·UCC. На основе единого стандарта XML система объединит электронные каталоги данных о предприятиях и продукции 97 стран-участников системы EAN International (EAN) с электронными каталогами США и Канады системы UCC. Это позволит всем участникам EAN'UCC (в настоящее время свыше 850 000 компаний) осуществлять операции электронной торговли по Интернет”23

Международные идентификационные номера GLN применяются:

• В системах электронного обмена данными ЭОД (или EDI - Electronic Data Interchange) для точного обозначения адресатов сообщений, участников коммерческих транзакций и их местоположения. Использование кодовых обозначений вместо полных наименований является ключевым условием работы системы EDI.

Международный стандарт EANCOM поддерживается EAN International как подмножество стандарта электронного обмена данными ЭДИФАКТ OOH(UN/EDIFACT). В сообщениях обязательно присутствует служебный сегмент UNB “ЗАГОЛОВОК ОБМЕНА”, в котором указывается ОТПРАВИТЕЛЬ и ПОЛУЧАТЕЛЬ сообщения.

Стандарт EANCOM требует, чтобы для этих целей использовались коды GLN, например

От кого:         4600000029993

Кому:            4600000019994

• При выполнении транспортных операций идентификационные номера GLN используются совместно с идентификаторами применения на этикетках в виде штрихового кода в символике UCC/EAN-128.

Отгрузить (доставить)           4600000129993

Выставить счет                      4600003459995

Приобретено у                       4600000029998

Отгрузить(доставить)

конечному получателю         4600000149991

Идентификация физического

местоположения                    4600000139992

Кто выставил счет                 4600000429995

Национальная организация Франции Gencod приступила к регистрации GLN в 1987 году. В настоящее время база данных GLN составляет свыше 26 000 номеров для 18 000 членов Gencod.

8

Ассоциация товарной нумерации Бельгии и Люксембурга ICODIF по состоянию на 2000 год имела базу номеров GLN более 1 млн.

По заявлению Ассоциации ЮНИСКАН/EAN Россия область использования идентификационных номеров GLN не ограничивается приведенными примерами.

EAN International и UCC будут играют ключевую роль в Глобальной торговой инициативе (GCI)

PRESS RELEASE24

Пргтстон, США /Брюссель, Бельгия; 31 июля 2000г. — EAN International и Совет по унифгщированному коду (UCC), ведущие организации в области разработки эффективных международных решений для бизнеса, объявили о том, что Глобальная торговая инициатива (GCI), объединяющая производителей товаров широкого потребления и международные органы по стандартизации, выбрала Систему EAN'UCC в качестве основы для работы по упрощению стандартов для организаг/ии розничной торговли и производителей товаров широкого потребления во всем мире. EAN и UCC оказали существенную поддержку усилиям CGI по ускоренной стандартизации торговли товарами широкого потребления через Интернет, разработав первый стандарт в области электронной торговли.

В целях поддержки Интернет-протокола GCI UCC и EAN разработали серию стандартов в области электронной торговли для следующих транзакций:

• Идентификация товарной позиции

• Идентификация участника

• Заказ на поставку

• Уведомление об отгрузке

Данный проект включал создание бизнес-моделей, глобальных словарей данных и схем XML (extensible Markup Language)25.

Стандарты XML были разработаны при глобальной поддержке транснациональных компаний, объединенных в рамках инициативы GCI.

UCC и EAN International разрабатывали эти стандарты в качестве основы для глобального всеотраслевого решения.

GCI была образована в 1999 году для объединения более 40 крупнейших международных компаний.

GCI работает над выявлением и устранением торговых барьеров между континентами.

GCI осуществляет свою работу через Исполнительный совет, сопредседателями которого являются Люк Вандевельде (президент компании Marks & Spencer), и Кристиан Коффманн (председатель международного отделения компании Johnson & Johnson), а членом Исполнительного совета является Р.Дрейер (вице-президент компании Procter & Gamble).

Активную поддержку данной инициативе оказывают EAN International и UCC наряду с шестью другими организациями-спонсорами:

• AIM (Европейская ассоциация владельцев торговых марок)26;

• CIES (Форум пищевой отрасли);

• ECR (Эффективный отклик на запрсы потребителей);

• FMI (Институт маркетинга пищевой отрасли);

• GMA (Американская ассоциация продавцов продуктов питания);

• VICS (Добровольные межотраслевые торговые стандарты).

GCI ведет разработку пяти ключевых направлений индустрии:

• Электронный обмен данными (EDI) - разработка международного руководства по обмену коммерческой информации с использованием электронных средств в области розничной торговли

• Отраслевые сети обмена данными - разработка международных стандартов для сетевых протоколов и механизмов обеспечения доступа и передачи информации между торговыми партнерами

• Идентификация продукции - создание единого международного стандарта по идентификации продукции и автоматическому сбору данных по цепи поставок

• Интеллектуальная маркировка - разработка международного стандарта по применению электронных меток по единой международной системе

• Международная оценка - создание единой базы данных, позволяющей оценить степень соответствия компании требованиям по внедрению рекомендованных процессов и решений.

Разработаны пилотные проекты (стандарты) на основе XML-схем:

• “Торговый партнер” " “Торговый обмен”

• “Бизнес-Бизнес” (В2В)

Символика сокращенной размерности27

В соответствии с правилами EAN/UCC товарные номера EAN.-13, EAN-8, UPC и 14-разрядный код транспортной упаковки ITF-14 должны храниться в памяти компьютера в едином 14-значном формате.

При этом, если длина кода меньше 14 разрядов, то он записывается со сдвигом вправо, а пустые левые разряды заполняются нулями:


В первую очередь в дополнение к широко распространенным штриховым кодам EAN/UPC была разработана новая символика штрихового кодирования, отличающаяся компактными размерами - так называемая символика сокращенной размерности (Redused Space Symbology или RSS).

RSS представляет собой набор штриховых кодов, предназначенных для кодирования 14-разрядного глобального товарного номера EAN/UCC (англ. - Global Trade Item Number или GTDST).

Новые штриховые коды RSS могут считываться сканерами в четырех направлениях, т.е. обеспечивается всенаправленное сканирование. Разработаны четыре вида символов RSS:

1. RSS-14;

2. Сложенный RSS-14;

3. Усеченный RSS-14;

4. Расширенный RSS-14.

RSS-14 - это компактная линейная символика, предназначенная для кодирования полного 14-разрядного глобального товарного номера GTIN, а при необходимости, и кода связи с дополнительным двумерным компонентом, в котором записана некоторая дополнительная информация о товаре.

Композитная символика (англ. - Composite Symbology) состоит из двух частей: линейного символа и напечатанного над ним двумерного компонента. В качестве линейного компонента может использоваться любая из существующих линейных символик (включая RSS). Однако RSS более предпочтительна в случаях, когда необходимо получить штриховой код минимального размера. Отличительной особенностью композитной символики является использование линейного символа в качестве ссылки (ключевой информации) для двумерного компонента. Это позволяет существенно сократить площадь двумерного компонента. Возможные варианты композитных символик.

Таким образом, из соединения двумерных компонентов СС-А, СС-В или СС-С и линейных символик могут получиться следующие комбинации:

RSS-14 композитная

RSS-14 сложенная композитная

RSS-14 усеченная композитная

UPC-A композитная

UPC-E композитная

EAN-8 композитная

EAN-13 композитная

UCC/EAN-128 композитная

Пользователи в дополнение к традиционной возможности кодирования идентификационного кода штриховыми кодами EAN/UPC получают возможность печати на упаковке дополнительных характеристик товара непосредственно внутри штрихового кода. Пользователь сам будет определять, какие данные и в каком объеме ему следует нанести на упаковке продукции в виде штрихового кода.

Переход к композитной и RSS символикам не повлияет на работоспособность программных приложений, так как в основе идентификации по-прежнему находится уникальный 14-разрядный код товара GTIN.

Разработка международных стандартов в области радиочастотной идентификации

В настоящее время наряду со штриховым кодированием все большее распространение получает радиочастотная идентификация или сокращенно RFID (Radio Frequency IDentification).

В сентябре 1998 года в нашей ассоциации в структуре технического комитета по стандартизации N355 "Автоматическая идентификация" сформирован новый подкомитет ПК4 "Радиотехническая идентификация RFID", который занимается разработкой российских национальных стандартов в области радиочастотной идентификации.

СОСТАВ СИСТЕМЫ RFID

il3.gif (21947 bytes)Типичная система RFID показана на рисунке. Она состоит из:

• радиочастотной метки или транспондера (по-английски - Tag . Transponder):

• считывателя информации (Reader)

• устройства для обработки информации - компьютера.

Метка и считыватель связываются между собой радиочастотным каналом:

Считыватель содержит в своем составе передатчик и антенну, посредством которых излучается электромагнитное поле определенной частоты. Попавшие в зону действия считывающего поля радиочастотные метки "отвечают" собственным сигналом, содержащим полезную информацию (например, код товара) на той же самой или другой частоте. Сигнал улавливается антенной считывателя, полезная информация расшифровывается и передается в компьютер для обработки.

АКТИВНЫЕ И ПАССИВНЫЕ МЕТКИ

Радиочастотная метка обычно включает в себя приемник, передатчик, антенну и блок памяти для хранения информации. Приемник, передатчик и память конструктивно выполняются в виде отдельной микросхемы (чипа), поэтому внешне кажется, что радиочастотная метка состоит состоит всего из двух частей: многовитковой антенны и чипа (см. на рисунке). Иногда в состав конструкции метки включается источник питания (например, литиевая батарейка).

Метки с источниками питания называются активными (Active). Дальность считывания активных меток не зависит от энергии считывателя.

Пассивные метки (Passive) не имеют собственного источника питания, а необходимую для работы энергию получают из поступающего от считывателя электромагнитного сигнала. Дальность чтения пассивных меток зависит от энергии считывателя.

Преимуществом активных меток по сравнению с пассивными является значительно большая (не менее, чем в 2-3 раза) дальность считывания информации и высокая допустимая скорость движения активной метки относительно считывателя.

Преимуществом пассивных меток является практически неограниченный срок их службы (не требуют замены батареек). Недостаток пассивных меток в необходимости использования более мощных устройств считывания информации, обладающих соответствующими источниками питания.

СПОСОБЫ ЗАПИСИ ИНФОРМАЦИИ НА МЕТКИ

Информация в устройство памяти радиочастотной метки может быть занесена различными способами. Способ записи информации зависит от конструктивных особенностей метки. В зависимости от этого различают следующие типы меток:

Read Only - метки, которые работают только на считывание информации. Необходимые для хранения данные заносятся в память метки изготовителем и не могут быть изменены в процессе эксплуатации.

WORM - метки ('Write Once Read Many") для однократной записи и многократного считывания информации. Они поступают от изготовителя без каких-либо данных пользователя в устройстве памяти. Необходимая информация записывается самим пользователем, но только один раз. При необходимости изменить данные потребуется новая метка.

R/W - метки ("Read/Write") многократной записи и мнократного считывания информации.

Диапазон частот

Характеристики сиситемы

Примеры применения

Низкие
100-500 кГц

Малая дальность считывания,. низкая стоимость меток

Контроль доступа.
Идентификация животных
Системы инвентаризации

Промежуточные 10-15 МГц

Средняя дальность считывания

Контоль доступа. Смарт карты.

Высокие . 850-950 МГц 2,4-5,0 ГГц

Большая дальность и скорость считывания, требуется точное нацеливание считывателя,  высокая стоимость меток.

Наблюдение за перевозкой грузов железной дорогой, Системы взымания платы за пользование дорогой с водителей автомобилей.

Частоты электромагнитного излучения считывателя и обратного сигнала, передаваемого меткой значительно влияют на характеристики работы радиочастотной системы вцелом. Как правило, чем выше диапазон рабочих частот системы RFID, тем больше дальности, на которых считывается информация с радиочастотных меток:

Низкочастотные метки имеют встроенные антенны в виде многоконтурных (несколько сотен) обмоток. Высокочастотные метки имеют одноконтурные обмотки (диполь-антенна).

Наименьшими размерами и стоимостью обладают пассивные метки класса Read Only (только чтение) и малой дальности (расстояние до считывателя не более 2 метров).

КЛАССИФИКАЦИЯ РАДИОЧАСТОТНЫХ СИСТЕМ

В приводимой ниже классификационной схеме обратите внимание на англоязычную терминологию, укоренившуюся среди изготовителей и поставщиков средств RFID:



ДОСТОИНСТВА РАДИОЧАСТОТНЫХ МЕТОК

Универсальной технологией в области автоматической идентификации является штриховое кодирование. В этой области наиболее часто используются символики EAN/UPC. Радиочастотная идентификация по сравнению со штриховым кодированием имеет следующие преимущества:

• данные идентификационной метки могут дополняться;

• на метку можно записать гораздо больше данных; ,

• данные на метку заносятся значительно быстрее;

• данные на метке могут быть засекречены;

• радиочастотные метки более долговечны;

• расположение метки не имеет особого значения для считывателя;

• метка лучше защищена от воздействия окружающей среды.

Данные идентификационной метки могут дополняться

В то время, как данные штрихового кода записываются только один раз (при печати), информация, хранимая радиочастотной меткой, может быть изменена, дополнена или даже заменена на другую при наличии соответствующих условий. Это положение относится только к меткам 'Read/Write" многократной записи и считывания информации.

На метку можно записать гораздо больше данных

Недавно разработанные двумерные и матричные штриховые коды способны хранить большой объем данных, однако их практическое использование сдерживается необходимостью использования специфических принтеров и устройств считывания (сканеров). Обычные штриховые коды могут поместить информацию не более 50 байт (знаков), причем для воспроизведения такого символа понадобится площадь размером со стандартный лист формата А4.

В свою очередь радиочастотная метка может легко поместить 1000 байт на микросхеме площадью в 1 квадратный сантиметр. Не представляет серьезной технической проблемы и размещение информации объемом 10 000 байт.

Данные на метку заносятся значительно быстрее

Для получения штрихового кода обычно требуется напечатать его символ либо непосредственно на материале упаковки, либо на бумажной этикетке. И печать, и наклеивание липкой этикетки являются или ручными, или механизированными операциями. Радиочастотные метки могут быть имплантированы в основание палеты или оригинальной упаковки на весь срок их эксплуатации. Сами данные о содержании упаковки записываются исключительно бесконтактным способом за время не превышающее одной секунды.

Данные на метке могут быть засекречены

Как и любое цифровое устройство радиочастотная метка обладает возможностями, позволяющими закрыть паролем операции записи и считывания данных. Кроме того информацию можно зашифровать. В одной и той же метке можно одновременно хранить закрытые и открытые данные. Это делает радиочастотную метку идеальным средством, защищающим товары и материальные ценности от подделок и краж.

Радиочастотные метки более долговечны

В тех сферах применения, где один и тот же маркированный объект может использоваться бессчетное количество раз (например, при идентификации палет или возвратной тары), радиочастотная метка оказывается идеальным средством идентификации, так как может быть использована 1 000 000 раз.

Расположение метки не имеет особого значения для считывателя

В целях обеспечения автоматического считывания штрихового кода комитетами по стандартам (в том числе EAN International) разработаны правила размещения символов штрихового кода на товарной и транспортной упаковке. Для радиочастотных меток эти требования несущественны. Единственное, что требуется для считывания информации с радиочастотной метки, - это ее нахождение в зоне действия сканера RFID.

Метка лучше защищена от воздействия окружающей среды

Радиочастотные метки не требуется размещать на внешней стороне упаковки (объекта). Поэтому они оказываются лучше защищенными в условиях хранения, обработки и транспортировки логистических единиц. В отличие от штрихового кода на них не воздействуют пыль и грязь.

НЕДОСТАТКИ РАДИОЧАСТОТНЫХ МЕТОК

Наряду с достоинствами радиочастотным меткам присущи и некоторые недостатки. К ним относятся:

• относительно высокая стоимость;

• невозможность размещения под металлическими и электропроводными поверхностями;

• взаимные коллизии;

• подверженность помехам в виде электромагнитных полей;

• влияние на здоровье человека.

Относительно высокая стоимость

Примерная стоимость пассивной радиочастотной метки, работающей на средних частотах 13,56 МГц, составляет:

-   1 доллар при приобретении около 1 шт;

-   0,2 доллара при приобретении 100 шт;

-   0,1 доллара при приобретении свыше 100 000 000 шт.

Таким образом, стоимость радиочастотных меток значительно превышает стоимость этикеток со штриховым кодом на упаковке товаров. Изображение символа штрихового кода EAN-13, включенное в общее оформление упаковки, практически ничего не стоит, в случае использования самоклеющейся этикетки ее цена составляет всего 0,02 доллара. Поэтому в настоящее время использование радиочастотных меток размещения кода EAN-13 экономически не оправдано.

Вместе с тем использование радиочастотных меток целесообразно для защиты дорогих товаров от краж или для обеспечения сохранности изделий, переданных на гарантийное обслуживание. В сфере логистики и транспортировки грузов стоимость радиочастотной метки может оказаться совершенно незначительной по сравнению со стоимостью содержимого контейнера. Поэтому крупные супермаркеты могут начать использование RFID с применения радиочастотных меток на упаковочных ящиках, палетах и контейнерах.

Невозможность размещения под металлическими и электропроводными поверхностями

Радиочастотные метки подвержены влиянию металла (электромагнитное поле экранируется токопроводящими поверхностями). Поэтому перед использованием радиочастотных меток в упаковках определенного вида (например, металлических контейнерах) упаковку следует модернизировать. Это положение относится и к некоторым типам упаковки жидких пищевых продуктов, запечатанных фольгой (суть - тонкий лист металла). Известны случаи маркировки метками RFID упаковок с обувью. При этом в условиях влажности кожа ботинок приобретала свойства электропроводимости и ухудшала работу системы RFID в целом.

Взаимные коллизии

Во многих случаях в поле действия считывателя может одновременно попасть несколько радиочастотных меток. Это может быть сделано умышленно, например, в магазине при проходе через пункт контроля. Хорошее контрольное оборудование должно уметь не только обнаруживать радиочастотные метки, но и четко идентифицировать количество однотипных меток, чтобы, заплатив только за одно изделие, было невозможно одновременно вынести другие того же вида. Такая технология существует. Конечно, сложно идентифицировать и подсчитать количество меток каждого типа, одновременно попавших в поле действия считывателя, не пропустив ни одной из них. В считывателях, обладающих такими возможностями, реализован специальный алгоритм антиколлизии. Хотя технологии антиколлизии успешно продемонстрированы в лабораторных условиях, на практике они пока мало применимы в связи с тем, что их реализация приводит к значительному увеличению времени считывания.

Проблема существует и требует своего решения особенно в сфере снабжения. Простейшее, лежащее на поверхности решение заключается в использование единой радиочастотной метки на упаковке каждого уровня.

13 Например, на транспортной упаковке (контейнере) размещается одна метка, в память которой записываются данные обо всех товарах, помещенных в упаковке.

Подверженность помехам в виде электромагнитных полей

Системы радиочастотной идентификации могут быть чувствительны к помехам в виде электромагнитных полей от включенных компьютеров (мониторов). Поэтому необходимо тщательно проанализировать условия, в которых система RFID будет эксплуатироваться.

Влияние на здоровье людей

Вопрос о влиянии электромагнитного излучения на здоровье людей дискутируется уже длительное время, особенно в связи с использованием сотовых телефонов и электромагнитных антенн в торговых залах, защищающих товары от краж. Радиочастотные метки сами по себе не представляют какого-либо риска для здоровья, поскольку основное время 99, 999% они не активны. С другой стороны считыватели являются объектом исследований, имеющих целью определение допустимых, не влияющих на здоровье, уровней излучения.

ОБЗОР УСЛУГ RFID В ЕВРОПЕ

Наименование, фирмы

Производство

Поставка

Дальность считывания

Рабочие  частоты

Сферы применения

Agrotech Tabor Имплантируемые, заключенные в капсулах, пассивные метки RO 0,5м 134,2 кГц Идентификация животных
Amtech Считыватели и пассивные метки RW под защитным колпаком Считыватели и пассивные метки RW под защитным колпаком 15м 315МГц 2450 МГц 5,8 МГц Идентификация автотранспортных средств, железнодорожных, морских, интермодальных грузов, имущества, контроль движения, производства
Avonwood Developments (Eureka Systems) Считыватели, активные и пассивные метки RO, RW под защитным колпаком и в виде бэджей - Зм 132 КГц Контроль доступа, идентификация имущества, лабораторных образцов, транспортных средств, животных, производство, сортировка багажа, идентификация персонала
Diester Electronic Считыватели, активные и пассивные метки RO, RW в виде капсул, бэджей, брелоков - 125 кГц ЮОкГц Контоль доступа, маркировка имущества, производство, обработка багажа, идентификация транспортных средств, идентификация персонала
Dialoc ID Technology Считыватели, пассивные метки RO в виде бэджей, брелоков Считыватели, пассивные метки RO в виде бэджей, брелоков 10см 125 кГц 153 кГц Контроль доступа, производство, идентификация персонала
Feig Electronic Считыватели, пассивные метки RO, RW Считыватели, пассивные метки RO, RW 1,3м 125 кГц Контоль доступа, маркировка имущества, производство, идентификация транспортных средств, лабораторных образцов, идентификация персонала
ID Systems Считыватели RFID Активные и пассивные RO, RW метки в виде капсул,брелоков, бэджей, имплантантов, почтовых марок 25 кГц 13,56 мГц Контроль доступа, маркировка имущества, производство, сортировка багажа, идентификация транспортных средств, лабораторных образцов, идентификация персонала
Industrial Auto ID - Считыватели, активные и пассивные метки RO, RW в виде капсул, бэджей, брелоков, имплантантов Юм 125 кГц 13,56 мГц Контроль доступа, маркировка имущества, производство, сортировка багажа, идентификация транспортных средств, идентификация персонала
Micro Design ASA Считыватели, активные и пассивные метки RO, RW Считыватели, активные и пассивные метки RO, RW в виде капсул, бэджей, брелоков, имплантантов 50м 125 кГц 13,56 МГц 856 МГц 2,45 ГГц 5,8 ГГц Контроль доступа, маркировка имущества, производство, сортировка багажа, идентификация транспортных средств, идентификация персонала, взымание оплаты
Nedar Считыватели, активные и пассивные метки RO, RW в виде капсул, бэджей, брелоков, имплантантов Считыватели, активные и пассивные метки RO, RW в виде капсул, бэджей, брелоков, имплантантов 1,2м(пассивн) 10 м (активн) 120 кГц Маркировка имущества, производство, идентификация персонала, транспортных средств, животных
Pepperi and Fuchs Считыватели, активные и пассивные метки RO, RW в виде капсул, бэджей, брелоков,' имплантантов

Пассивные метки в виде брелоков, имплантантов

125 кГц 2,45 ГГц Производство, идентификация персонала, транспортных средств

Siemens

-

Считыватели, активные и пассивные метки RO, RW в виде капсул, бэджей

--

Маркировка имущества, производство, идентификация транспортных средств

STTO

Считыватели RFID

Считыватели, активные и пассивные метки RO, RW в виде капсул, бэджей, брелоков, имплантантов

70см, 1,0 м

125 кГц 2,45 ГГц

Маркировка имущества, производство, идентификация транспортных средств, персонала, взыманне оплаты

Tagmaster

Считыватели, активные метки RO, RW в виде капсул, бэджей

Считыватели, активные метки RO, RW в виде капсул, бэджей

4м, 6 м

2,45 ГГц

Маркировка имущества, производство, идентификация персонала, транспортных средств, животных



СТАНДАРТИЗАЦИЯ В ОБЛАСТИ RFID

Представленная таблица показывает, что существует огромное множество компаний, выпускающих собственные устройства радиочастотной идентификации, при этом считыватели производства какой-либо фирмы могут считывать информацию только своих фирменных меток и не понимают метки других фирм. В отсутствие стандартов оборудование различается по рабочим частотам, по форматам хранимых данных, по алгоритмам работы и способам закрытия данных.

В настоящее время оборудование радиочастотной идентификации, выпущенное двумя любыми компаниями. несовместимо друг с другом.

Выпускаемые в настоящее время сканеры штрихового кода "понимают" практически все существующие символики. Однако по взглядам EAN International существующее положение в области штрихового кодирования не является удовлетворительным: число основных, наиболее часто используемых кодов достигло четырех (EAN-13, EAN-8, UPC-A, UPC-E), в то время как в идеальном для пользователей случае это мог бы быть один единственный код EAN-13.

Областью деятельности EAN International является товарная нумерация, в которой RFID - это лишь один из способ обозначения номера товара наряду со штриховым кодированием, оптической, биометрической, магнитной идентификацией и т.д. Поэтому EAN International видит цель стандартизации RFID в том, чтобы новая система, во-первых, была совместима с существующей системой EAN/UPC и затраты пользователей при внедрении EAN/UPC не пропали даром.

Во-вторых, стандарты радиочастотной идентификации в идеальном случае должны обеспечивать единый формат представления данных. Заслуживает внимания предложение Gencod-EAN FRANCE об использовании в качестве единого формата данных в радиочастотных метках справочников международного стандарта ЭДИФАКТ ООН/ EANCOM.

В-третьих, при стандартизации технических требований к устройствам RFID была бы крайне нежелательной ситуация, при которой в качестве международного стандарта были бы закреплены чьи-то фирменные технологии, защищенные патентами.

Международным органом по стандартизации в области RFID является Рабочая группа N4 (WG 4), образованная в августе 1997 года в составе подкомитета по автоматической идентификации (SC 31) объединенного технического комитета N1 (JTC1) Международной организации по стандартизации (ISO) -ISO/JTC1/SC31/WG4. Председателем ISO/JTC1/SC31/WG4 утвержден технический директор EAN International Анри Бартель, что свидетельствует о признании ведущей роли международной ассоциации EAN International и стандартов EAN/UPC в области разработки стандартов радиочастотной идентификации.

ISO/JTC1/SC31/WG4 приступила к разработке стандартов радиочастотных систем, гарантирующие их совместимость. Первый шаг - стандартизация интерфейса ('air interface") между считывателем и радиочастотной меткой. На этом этапе должны быть стандаризированы рабочие частоты, физические характеристики среды и сигналов, которыми обмениваются считыватели и метки (транспондеры). Разработкой стандартов "air interface" занимается специальная группа TF3 в составе ISO/JTC1/SC31/WG4. В работе WG4/TF3 наряду с Австрией, Германией, Данией, США, Францией и Японией принимают участие представители ЮНИСКАН/EAN РОССИЯ/А1М РОССИЯ. Анализ характеристик выпускаемого оборудования RFID и опрос международных экспертов выявил основные диапазоны рабочих частот, вокруг которых начались работы по стандартизации для воздушного интерфейса.

К ним относятся:

менее 135 кГц 13,56 МГц 2,45 ГГц 5,5 ГГц П|

К стати, на каких частотах работает GSM-900 и GSM-1800? 890-915/935-960 Мгц, что составляет 124 дуплексных радиоканала каждый частотной шириной по 200 КГц. GSM использует ТОМА (множественный доступ с разделением по времени) с 200 КГц каналами, разделенными на 8 тайм-слотов. В 1800-м диапазоне 1710-1785/1805-1880 МГц, что соответствует 375 дуплексным каналам. Таким образом частотный "потенциал" диапазона 1800 МГц в три раза больше. На практике эта разница еще более существенна, так как в России не весь разрешенный для GSM диапазон частот реально выделен.

В Москве МТС имеет по нашей информации 73 дуплексных канала в 900-м диапазоне (14.6*2 МГц) и 97 каналов в 1800-м (19.2*2 МГц). Часть каналов являются т.н. каналами с пониженной мощностью. Вымпелком имеет 33 и 100 дуплексных каналов в 900-м и 1800-м диапазонах соответственно. Таким образом в московском регионе свободны 14 каналов в 900-м диапазоне и 178 в 1800-м.

Кроме указанных частот существует еще и расширенный вариант толкования GSM, называющийся E-GSM, в котором используются не только указанные, но и ряд других частот ниже и выше основного диапазона.

Какую мощность имеют трубки GSM-900 ? Для GSM-900 существует 5 классов мощности:

1-й - 20 Вт, 2-й - 8Вт, 3-й - 5 Вт, 4-й - 2 Вт и 5-й - 0.8 Вт.

Носимые/мобильные аппараты имеют не более чем 2 Вт мощности.

Какое максимальное удаление от базовой станции возможно при идеальных условиях ? Без ухищрений - 35 км, связано это с самой технологией TDMA - каждой мобильной станции выделяется тайм-слот в 0.577 миллисекунд (15/26 если быть точным), за это время мобильная станция должна успеть ответить, а скорость распространения радиоволн всего 300 тысяч км./сек

Какое максимальное удаление от базовой станции возможно при идеальных условиях ? Без ухищрений - 35 км, связано это с самой технологией TDMA - каждой мобильной станции выделяется тайм-слот в 0.577 миллисекунд (15/26 если быть точным), за это время мобильная станция должна успеть ответить, а скорость распространения радиоволн всего 300 тысяч км./сек

Какое максимальное удаление от базовой станции возможно при идеальных условиях ? Без ухищрений - 35 км, связано это с самой технологией TDMA - каждой мобильной станции выделяется тайм-слот в 0.577 миллисекунд (15/26 если быть точным), за это время мобильная станция должна успеть ответить, а скорость распространения радиоволн всего 300 тысяч км./сек

Какие бывают типы сот?28

Тип соты Радиус Когда используется
Пикосота до 100 м в домах/магазинах
Микросота 50-300 м в городе
Макросота 1-20 км вдоль дорог
Гиперсота больше 20 км вне городов

Мы ожидаем, что уже к 2003 году число мобильных телефонов, подключенных к Интернету, превысит число подключенных к Интернету ПК во всем мире. Мы полагаем, что в будушем, особенно с приходом технологии GPRS, WAP станет действительно привлекательной и ценной функцией

Что означает EGSM 900?

EGSM расшифровывается как Extended GSM. Рабочая частота EGSM распространяется на 10 МГц ниже, чем полоса 900, таким образом, если оператор имеет доступ к этой полосе, то он может расширить емкость своей сети. Для того, чтобы воспользоваться таким расширением, мобильные телефоны также должны поддерживать более низкую полосу.29

Другим первоочередным направлением работы в области стандартизации RFID является определение структуры, состава и характеристик элементов данных, записываемых на радиочастотную метку. ISO/JTC1/SC31/WG4 работает в этом направлении совместно с рабочей группой WG2 "Элементы данных", возглавляемой генеральным секретарем ICODIF7EAN БЕЛЬГИЯ-ЛЮКСЕМБУРГ Этьеном Боне. Первое совместное заседание специалистов WG4 и WG2 состоялось 8-9.07.98 в г.Осло (Норвегия), в нем приняли участие и представители ЮНИСКАН/EAN РОССИЯ/АЕМ РОССИЯ.

В рамках международной организации по стандартизации ISO (International Organization for Standardization) действует Объединенный технический комитет №1 по информационным технологиям -КОЛЕС JTC 1 (Joint Technical Committee 1).

Он финансируется ISO совместно с Международной электротехнической комиссией ГЕС (International Electro Technical Commission).

В структуре ISO/IEC JTC 1 разработку стандартов в области автоматической идентификации осуществляет подкомитет №31- ISO/IEC JTC 1/SC 31 (Sub Committee 31 "Automatic Identification and Data Capture Techniques"),

Для непосредственной разработки проектов стандартов внутри 31 подкомитета (ISO/IEC JTC 1/SC 31) созданы рабочие группы WG (англ. - Working Group).

ОРГАНИЗАЦИОННАЯ СТРУКТУРА РАБОЧЕЙ ГРУППЫ WG4 "РАДИОЧАСТОТНАЯ ИДЕНТИФИКАЦИЯ"

Наименование WG-4      Радиочастотная идентификация учетных единиц (Radio-frequency Identification for Item Management - англ.).

Сфера деятельности        Разработка стандартов для взаимодействия всенаправленных бесконтактных и беспроводных устройств радиочастотной идентификации, предназначенных для сбора. хранения и передачи данных в свободно доступных международных диапазонах частот на установленных уровнях мощности в области идентификации единиц различных уровней учета и слежения за их движением на всех этапах жизненного цикла, как то: управление запасами, сырьем, материалами, инвентарный контроль, электронное наблюдение, гарантийное обслуживание, контроль качества, автоматизация производства и оптимизация управления. Эта деятельность не должна дублировать работу других международных органов стандартизации и быть согласованной с ними. Предполагается не пересматривать уже существующие стандарты и учитывать их соответствующими нормативными ссылками.

Рабочая группа №4 "Радиочастотная идентификация" была сформирована на первом организационном заседании, которое проходило с 26 по 28 августа 1998 года в Токио. На этом заседании были избраны:

Председатель WG4 - г-н Анри Бартель (EAN International) и

Секретарь WG4 -г-н Луи Виссер (Нидерландский институт стандартизации).

Членами группы являются представители Австрии, Великобритании, Германии, Дании, России, США, Франции, Сингапура и двух международных организаций: EAN International и AIM Inc. РАБОЧАЯ ГРУППА №4 СОСТОИТ ИЗ ЧЕТЫРЕХ ПОДГРУПП:


Председатель - г-н Рон Тиллинжер                       Председатель - г-н Пьер Жоржет

(Dow Chemical Company)                                                (GENCOD - EAN France)


Председатель - г-жа Барба Пир                         Председатель — г-н Тошширо Яшиока

(Micron Communications Inc.)                                                                            (Panasonic)

В целом, WG4 взаимодействует со следующими комитетами ISO и международными организациями:

ISO/IEC/JTC 1/SC17/WG4 и WG8 - "Идентификационные карты";

ISO/IEC/JTC 1/SC31AVG2 - "Структура данных";

ISO/TC104/SC4/WG2 - "Контейнеры ";

ISO/TC23/SC19AVG3 - "Идентификация животных";

ISO/TC204/WG9 - "Транспорт";

ISO/TC68/SC6 - "Финансовые карты";

CEN/TC225 - "Штриховое кодирование";

CEN/TC278 - "Автомобильный транспорт и управление движением";

CEN/TC23/SC3/WG3 - "Газовые баллоны";

UPU - Всемирный почтовый союз;

EAN International - Международная ассоциация товарной нумерации;

AIM Inc - Международная ассоциация поставщиков оборудования и услуг автоматической идентификации;

ETSI - Европейский телекоммуникационный институт стандартов;

ITU-R - Международный телекоммуникационный союз.

ОРГАНИЗАЦИЯ РАЗРАБОТКИ РОССИЙСКИХ ГОСУДАРСТВЕННЫХ СТАНДАРТОВ В ОБЛАСТИ РАДИОЧАСТОТНОЙ ИДЕНТИФИКАЦИИ

Приказом Госстандарта России № 92 от 30 апреля 1993 г. на базе Ассоциации автоматической идентификации ЮНИСКАН / EAN РОССИЯ образован Технический комитет по стандартизации №355 "Автоматическая идентификация" (ТК 355).

В соответствии с "Положением о техническом комитете" ТК 355 - это "формирование специалистов, являющихся полномочными представителями заинтересованных предприятий (организаций) - членов ТК АИ. Оно создается на добровольной основе для разработки государственных стандартов Российской Федерации, межгосударственных стандартов стран-членов СНГ, проведения работ в области международной (региональной) стандартизации, нормативного обеспечения испытаний и сертификации технических средств, приборов, оборудования и материалов, используемых в информационных технологиях штрихового кодирования продукции для автоматической идентификации товаров (продукции)".

Для разработки проектов стандартов внутри технического комитета ТК 355 созданы пять подкомитетов (ПК):

Разработкой стандартов в области радиочастотной идентификации для предприятий, использующих товарную нумерацию на основе технологий международной системы EAN/UCC, занимается подкомитет ПК4 "Радиочастотная идентификация".

Сфера деятельности                  Стандартизация взаимодействия беспроводных, ' бесконтактных всенаправленных устройств ПК4: радиочастотной идентификации, предназначенных для приема, хранения и передачи данных работающими в свободно доступных международных частотных диапазонах на установленных уровнях мощности в области идентификации объектов и единичных изделий на всех этапах цепи поставок (производство, перевозка, учет, торговля и т.д.).

Подкомитет ПК4 "Радиочастотная идентификация" был сформирован в структуре ТК 355 "Автоматическая идентификация" 24 декабря 1998 года приказом №49 Председателя ГОСТ Р/ ТК 355. На первом организационном заседании 24 декабря 1998 были избраны:

Председатель ПК4 - Насонов Г.К. (EAN РОССИЯ) и Ответственный секретарь ПК4 - Коростелев В.Ю. (EAN РОССИЯ).

Членами подкомитета являются представители ГосЦНИРТИ Минэкономики РФ, Гостехкомиссии при Президенте РФ, НПО "ЦНИИФТРИ", НИИ "КВАНТ", Санкт-Петербургского университета телекоммуникаций, а также ведущих российских фирм, работающих в области автоматической идентификации ("НКТ ИНДАСТРИЗ", "ИНТЕРКОД", "НПЦ ДЭЙТЛАЙН", "НТЦ КАМИ", "РУССДАХ", "СИНТЕК ИНФОРМЭЙШН" и др.).

МЕЖДУНАРОДНЫЙ ФОНД АВТОМАТИЧЕСКОЙ ИДЕНТИФИКАЦИИ учрежден в декабре 2000 года. Учредители: Ассог^аг/ия автоматической идентификаг^ш (ААИ) ЮНИСКАН / EAN РОССИЯ, Международная accoiiiiaifia поставщиков оборудования и услуг автоматической идентификаг/ии AIM Inc. (штаб-квартира в Питтсбурге (США), Научно-технический 1{ентр Академии творчества "Форинтек" и др. Создание Фонда офш/иально поддержано Ассощюг/ией EAN International, UCC (США и Канада) и Ассогщагщями EAN Азербайджана, Беларуси, Латвии, Литвы, Молдовы, Узбекистана, Украины и Эстонии.

МИССИЯ ФОНДА - реализаг^ия программ обучения и подготовки специалистов и сотрудников Наг/иональных организаг^ий EAN в первую очередь для стран Центральной и Восточной Европы, организаг{ия обучения за рубежом, гтформационно-пропагандистсткая деятельность в области автоматической идентификации а также выдача грантов и стипендий для подготовки спегщалистов.

По номеру EAN-13 (или EAN-8) штрихового кода, нанесенного на упаковку товара, можно получить информацию об изготовителе (поставщике): наименование предприятия, адрес, номера телефонов, факса предприятия и данные о наименовании и виде упаковки товара.

Существующая БД товарной нумерации российских предприятий-пользователей международной системы штрихового кодирования EAN/UCC включает в себя:

- Базу данных предприятий изготовителей - около 6500 записей.

- Базу данных продукции (характеристики товара) - около 370 000 записей.

МОБИЛЬНЫЙ ТЕРМИНАЛ СБОРА ДАННЫХ CIPHER 711 СО ВСТРОЕННЫМ ЛАЗЕРНЫМ СКАНЕРОМ И БАЗОЙ ДАННЫХ ВСЕХ РОССИЙСКИХ ПРЕДПРИЯТИЙ-ПОЛЬЗОВАТЕЛЕЙ МЕЖДУНАРОДНОЙ СИСТЕМЫ ШТРИХОВОГО КОДИРОВАНИЯ EAN/UPC

il8.gif (23612 bytes)ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Процессор: CPU 16-битный CMOS-процессор с пониженным энергопотреблением. Память программ: 1 МБ Flash Память данных: 1 МБ SRAM Отображаемая информация о товаропроизводителе (в случае ее наличия в базе данных): наименование, адрес, телефон, факс; Возможность многократной перезаписи информации о товаропроизводителях; Дисплей: 128х64 точки, светодиодная подсветка Поддержка языков: русифицирован Возможности программирования: С, BASIC, Application Generator for Windows. Интерфейс с PC: RS232C и IrDA (инфракрасный) Вес: 180г с батареями Размеры: 145(L)x63(W)x33.5(H) мм Температура эксплуатации: -20 С ~ +60 С Питание: 2 стандартные батареи (ААА) Дальность считывания 20 см Частота сканирования 100 сканирований в секунду Лазерный сканер: видимый диапазон (670 - 15 нм), дальность считывания 5-95 см, частота сканирования 36+3 сканирований в секунду



МЕЖДУНАРОДНЫЙ СЕМИНАР ПО ПРОБЛЕМАМ РАДИОЧАСТОТНОЙ ИДЕНТИФИКАЦИИ

15 августа 2001 г. в Москве состоялся международный семинар по проблемам радиочастотной идентификации. Тема семинара - "GTAG - глобальная радиоэтикетка". Семинар провел представитель EAN International, международный эксперт по проблемам радиочастотной идентификаг^ии г-н Федерико Франчиози (Federico Franciosi, Бельгия). В работе семинара приняли участие руководители и специалисты нескольких десятков российских организаций, вовлеченных в процесс разработки, внедрения и использования оборудована радиочастотной идентификации (RFID). От международных органов в работе семинара приняли участие Ответственный секретарь рабочей группы по разработке проекта GTAG представитель EAN Новой Зеландии г-н Роман Чима (Roman Chhima) и представитель EAN Франции г-н Пьер Жорже (Pierre Georget).

Спонсорами семинара выступили Ассоциация автоматической идентификации ЮНИСКАН ( www.ean.ru} и Международный Фонд автоматической идентификации.

ААИ ЮНИСКАН/EAN РОССИЯ участвует в международном проекте GTAG, направленном на обновление технологий,связанных с идентификацией и автоматизагщей учета перемещения товаров.

Основой системы управления движением товарных единиц является радиочастотная идентификация. RFID, которая позволяет дucmaнг^uoннo считывать информацию с упакованного товара и обрабатывать её с помощью компьютерных технологий в режиме реального времени.

RFID применяется для управления движением товарных потоков на транспорте, при обработке грузов на терминалах, для учета движения товаров и 1{енностей в помещении склада, магазина и фирмы. Комплекс проблем, ранее требовавший кропотливой ручной работы как с товаром, так и с носителями информаг^ии о товаре, с внедрением технологии RFID получает долгожданное и эффективное решение.

Семинар "GTAG - глобальная радиоэтикетка" был приурочен к состоявшемуся в Москве собранию рабочей группы международного проекта GTAG, прошедшему 16-17 августа в ААИ ЮНИСКАН. Собрание проводилось в соответствии с планом разработки технических документов проекта и происходило в узком кругу специалистов-экспертов. Руководил работой группы директор проекта г-н Эндрю Осборн (Andrew Osborne, Великобритания). В качестве наблюдателей в работе группы приняли участие г-н Дэннис Эпли (Dennis Epiey, Старший вгще-президент Uniform Code Council Inc. (UCC), США), г-н Том Брэди (Тот Brady, Вгще-президент UCC, ответственный за автоматическую идентификацию и сбор данных (AIDC), США), а также г-н Роберт Шубинель (Robert Schiibenel, Директор по бизнесу EAN Швегщарии). В работе приняли участие член рабочей группы GTAG Генеральный директор ААИ ЮНИСКАН/EAN РОССИЯ В.И.Телегин и Ответственный секретарь ГОСТ Р/ТК 355/ПК 4 "Радиочастотная идентификация" А.С.Гулария. В результате работы проект GTAG получил существенное продвижение и вошел в завершающую фазу. Следующее собрание рабочей группы состоится в Лондоне 7 сентября 2001 г.

Крупнейшие производители радиотехнических изделий, такие как Texas Instruments, Philips Semiconductors. BiStar Technologies и SCS Corporation поддерживают разработку единой KOHifenifuu создания глобальной радиоэтчкетки в рамках этого проекта. GTAG - это международный проект, предлагаюгций единую технологию учета движения товаров для всех регионов мира. СЕМИНАР В ЕКАТЕРИНБУРГЕ

6 июня 2001 года в Екатеринбурге в Уральском Доме Науки и Техники состоялся специализированный семинар на тему "Применение технологий штрихового кодирования в промышленности. Современное оборудование. Опыт внедрения". Организаторами семинара выступили Фонд поддержки Технологий Автоматической Идентификации (г. Екатеринбург), Комитет по развитию товарного рынка города Екатеринбурга при поддержке Международного фонда автоматической идентификации, а также Ассоциация ЮНИСКАН/EAN РОССИЯ/EAN РОССИЯ, фирмы "ДатаКрат" г. Екатеринбург и НПФ "ID INFORM" г. Москва.

В семинаре приняли участие представители ведущих предприятий уральского региона из Нижнего Тагила, Красноярска, Верхней Салды, Саяногорска и Екатеринбурга. Были подробно рассмотрены и обсуждены вопросы внедрения технологий автоматической идентификации с использованием оборудования ведущих мировых компаний "ZEBRA", "Symbol", "Datalogic" и др. С интересными докладами об опыте использования указанных технологий выступили представители Екатеринбургской фирмы "ДатаКрат", Красноярского завода холодильников "Бирюса", Саяногорского алюминиевого завода, НПО "Верхняя Салда". Представитель Международного фонда автоматической идентификации и Ассоциации ЮНИСКАН/EAN РОССИЯ /AIM выступил с докладом тему "Электронный обмен данными и электронная коммерция. Электронные каталоги EAN/UCC". Опыт организации и проведения семинаров в регионах России будет продолжен.

Электронная идентификация животных

Краткий обзор изделий

Электронная идентификация животных (id, чип, сканер)30

...Запатентованная BioBond упаковка - пористая полипропиленовая полимерная оболочка, наложенная на RFID имплантанты микрочипа для препятствия перемещения микрочипа внутри тела животного. Использование патентованной BioBond оболочки приводит к усиленному задерживанию имплантанта. BioBond, продвигая развитие фиброцитов и стекловолокон коллагена вокруг имплантанта, мешает передвижению имплантанта в пределах тела животного.

Destron Fearing - первооткрыватель и разработчик идеи идентификации животных методом вживления им микрочипа под кожу. Индустрия идентификации животных Destron Fearing значительно расширилась с момента ее основания. Электронная производственная линия включает ряд микрочипов или "отметок", переносных сканеров, стационарных сканеров и приборов, непосредственно осуществляющих процесс введения микрочипа под кожу животного (инъектора). Продукция фирмы Destron Fearing представляет собой часть огромной индустрии информационной системы разработанной для специального применения . Будущие расширенные (улучшенные) изделия фирмы Destron Fearing включают считывающие/записывающие чипы, а также чипы воспринимающие изменения температуры и новые сканирующие системы, которые расширяют возможности этих изделий при интегрировании их с системами управления животными.

Сегодня технология штрих кода открыла новый путь идентификации, инвентаризации и оценки товаров. Нанесение штрих кодовой метки на упаковку быстро стало неотъемлемой частью современного бизнеса, обеспечивая твердую основу для концепции автоматической идентификации. Однако, технология штрих кода ограничена ее применением в пределах возможного расстояния считывания штрих кода сканером. Эти системы чтения не могут функционировать в разных условиях, да и штрих коды со временем становятся менее читабельными.

Радиочастотная идентификация (RFID) устраняет это ограничение. RFID технология идентифицирует объект (цель) дистанционно с помощью радиочастот и микрочипов (элементарных носителей информации). Поскольку коды RFID могут читаться без линии визирования, или непосредственного контакта, RFID технология обеспечивает доступ к некоторым объектам, которые технология штрих кода опознать не может

Партнеры

Маркетинговые партнеры корпорации Destron Fearing обеспечивают присутствие Индустрии Идентификации животных на мировом рынке сбыта товаров.

Animal Electronic I. D. Systems Pty Ltd. представительство Lifechip в Австралии; Anitech Enterprises. Inc., представительство PETNET Т в Канаде; Dainippon Pharmaceutical Co. Inc., представительство Lifechip Т в Японии; Identipet в Южной Африке;

Merial, представительство Indexel Т в Европе; Sobering - Plough Animal Health, представительство HomeAgain Т в Соединенных Штатах. База данных, управляемая АКС Companion Animal Recovery. VDC, pie/Animal Care представительство Identichip Т в Великобритании.

Лабораторные животные

BioMedic Информационные системы, представительство Destron Fearing в мире бизнесса, основанного на идентификации лабораторных животных.

Лошади:

Electronic Id, продающий чипы Destron Fearing, разработанные для идентификации лошадей в Соединенных Штатах.

Рыба и живая природа

Biomark, представительство компании Destron Fearing, специализирующееся на рыбе и представителях живой природы

Производство

Raytheon Microelectronics Espana, S. A.. Вместе, эти стратегические представители и производственные партнеры обеспечивают Destron Fearing способность быть движущей силой на рынке электронной идентификации животных.

Краткий обзор Электронной Производственной линии

Основой технологии компании Destron Fearing является частный микрочип, включающий пассивную (индуктивно питаемую) технологию радиочастот вместе с соответствующими устройствами сканирования. Электронные микрочипы и связанные с ними системы считывания информации предложены в нескольких вариантах, каждый из которых адаптирован к применению в различных условиях.

Микрочипы - крошечные, пассивные электронные приборы, размером от 12 до 28 миллиметров в длину и от 2.1 до 3.5 миллиметров в диаметре. Самый маленький микрочип - чип размером с зернышко риса. Все микрочипы Destron Fearing изготовлены в ISO 9002, где, в течение технологического процесса, каждый микрочип индивидуально вписан и запрограммирован, что делается для сохранения уникального, индивидуального идентификационного кода (десяти или пятнадцати знакового) . Микрочип вместе с антенной помещается в герметичную инертную стеклянную капсулу. Микрочип

Микрочип внедряется в тело животного с помощью обыкновенной инъекции. После имплантации чип обеспечивает уникальный Идентификационный Номер животного, который в любое время может быть проверен с помощью электронного сканера (идентификатора). После Того, как чип был внедрен в тело животного, он остается неактивным до тех пор пока ему не придется подать слабый сигнал на запрос сканера. Дело в том, что сканер посылает низкочастотный сигнал чипу с достаточной долей энергии, чтобы чип смог послать ответный сигнал, содержащий уникальный код для положительной идентификации животного. Использование Destron микрочипа позволяет Идентификационному Номеру Устройства быть неизменно сохраненным внутри животного, под кожей , где чип не может быть потерян или изменен. Микрочип будет функционировать в течение всей жизни животного, при этом, не изменяя свой идентификационный номер.

Микрочипы компании Destron Fearing работающие на частоте 134.2 кГц ISO (20 мм и 30 мм) прошли строгие испытания, проводимые Совместным Исследовательским центром Европейского Союза в местечке Ипра , Италия, что позволило им быть частью проекта Idea уполномоченным Европейским Союзом для оценки безопасности электронной идентификации скота.

Сканеры.

Destron микрочипы активизируются, и их опознавательные коды считываются сигналами радиочастоты, сгенерированными от устройств сканирования. Сканеры генерируют магнитное поле, которое воспринимается микрочипом. Микрочип использует энергию от этого поля для подпитки непосредственно и передает эхосигнал на сканер, который преобразовывает его в опознавательный код микрочипа. Окончательный алфавитно -цифровой опознавательный код отображается на видеотерминале и может быть ретранслирован (передан) через интерфейс на другое оборудование. В зависимости от применения, идентификационный номер может дать информацию о дате чипирования животного или просто идентифицировать его. Сканер

Маленькая вспомогательная клавиатура, коммутационная панель, или клавиши обеспечивают пользователю контроль над операционными параметрами сканера. Печатные платы (РСВ) в сканерах Destron Fearing произведены в ISO 9001.

Все 134 мГц сканеры запрограммированы на считывание информации с любых микрочипов, соответствующих стандартам Международной Организации По Стандартизации.

Переносные Сканеры

Переносные сканеры с батарейным питанием легко переносятся вручную. Переносные сканеры, изготовленные Destron, основаны на сходных электрических конструкциях и отличаются преимущественно параметрами.

Альфа-проект. Система глобальной мобильной спутниковой связи.

Глобальное покрытие

С помощью 66 низкоорбитальных спутников Иридиум обеспечивает 100% покрытие Земли. Карты покрытия делятся на 2 категории: карты для телефонии и пейджинга. Карта пейджинга содержат области доставки сообщений, (подробнее см. Начав оказание услуг с 1-го ноября 1998, компания Indium LLC (основанная в 1991 и инвестировавшая в проект около 7 миллиардов долларов) объявила 17 марта 2000 года о прекращении обслуживания абонентов. Однако 22 ноября 2000г., вновь образованная компания Iridium .Satellite LLC, подписав контракт на обслужвание с Пентагоном, приступила к переводу активов и передаче управления группировкой компании Boeing. С 12.12.2000 обслуживание абонентов Пентагона и Правительства США возобновлено. Коммерческая эксплуатация системы возобновилась 28 марта 2001 года. Концепцию системы Иридиум предложили инженеры компании Моторола - Рэй Леопольд, Кен Петерсон и Бэри Бертайгер. Они предвидели успех группировки из низкоорбитальных спутников. Исследования и разработки начались в 1987 году.

Система Иридиум нашла поддержку инвесторов в лице 19-ти стратагических партнеров со всего мира, включая: группу компаний "AIG", корпорацию "Iridium Africa", корпорацию "Iridium SudAmerica", корпорацию "Iridium Middle East", ГКНПЦ им. Хруничева, корпорацию "Lockheed Martin", "Iridium Canada, Inc.", "Iridium China (Hong Kong) Ltd.", "Iridium India Telecom Limited", "Iridium Italia S.p.A.", компанию "Raytheon", "SK Telecom", холдинг "South Pacific Iridium", "Sprint Iridium, Inc.", "Thai Satellite Telecommunications Co., Ltd.", "Motorola, Inc.", "Nippon Iridium (Bermuda) Limited", "Vebacom Holdings, Inc.", "Pacific Asia Communications Ltd."

Семнадцать партнеров-инвесторов также приняли участие в эксплуатации и обслуживании 12-ти наземных станций сопряжения, являющихся связующим звеном между спутниковой группировкой и наземными сетями, включая сотовую. Все 12 операторов станций сопряжения также выполняли роль региональных дистрибьюторов услуг Иридиум на выделенной территории.

Иридиум управляет группировкой из 66 основных низкоорбитальных спутников, с высотой орбиты 780км (485 миль).

Пейджеры Иридиум

Глобальные                                           Региональные (только пейджинг)

• Карта

телефонии                           Северная, Центральная, Южная Америка (З.ОМ) (2.8М)

• Карта

пейджинга                            Карибский бассейн (141Кб) (2.7М)

                                              Европа, Африка, Азия (510К)

                                              Африка, Индийский океан (341 К)

                                              Австралия, Индийский океан (ЗОЗК)

                                    Центральная и Южная Америка, Карибский бассейн (241 К)

                                              Европа (277К)

                                              Западная Африка (131 К)

                                      Австралия, Юго-Восточная Азия, Индийский Океан (447К)

                                              Юго-Восточная Азия (163К)

                                       Авиационная - Америка, Атлантика (64К)

                                       Авиационная - Европа, Африка, Азия (65К)

                                       Авиационная - Азия, Тихий океан (66К)

Система Иридиум - это беспроводная сеть персональной мобильной связи, работающая на низкоорбитальных спутниках и разработанная для предоставления набора стандартных телефонных услуг - голосовая связь, передача факсимильных сообщений, данных и пейджинга - с любым абонентом на Земле.31

il9.gif (40493 bytes)Она сделала революционный переворот в области связи для профессионалов бизнеса, путешественников, жителей, проживающих в районах с низкоразвитой или отсутствующей связью, служб спасения, а также других лиц, которым необходима многофункциональня и удобная спутниковая связь в виде спутникового телефона-трубки с единым глобальным номером.

В отличие от наземных сетей связи, спутниковая система отслеживает местоположение телефона, обеспечивая, таким образом, прохождение сигнала до абонента вне зависимости от его местонахождения. Иными словами, вы сможете позвонить абоненту системы Иридиум даже не зная где он находится. В городах, где доступна сотовая связь, двухмодовый телефон позволяет использовать сотовую сеть.

Телефоны Иридиум обеспечивает высококачественное соединение для голосовой связи и и предполагали интерфейсное соединение с ноутбуками, "палмтопами", электронными органайзерами и другим телекоммуникационным оборудованием.

Относительно короткое расстояние до спутника уменьшало задержку сигнала и улучшало качество разговора. Каждый спутник покрывает зону шириной в 4000км. В связи с высокой скоростью пролета спутников (приблизительно 1 оборот вокруг Земли в час), сигнал абонента Иридиум передавался от спутника к спутнику не вызывая прерывания. Наземные станции сопряжения были связаны как минимум с двумя спутниками группировки.

Спутники Иридиум

66 основных плюс 6 запасных спутников расположены в 6-ти орбитальных плоскостях с углом наклона 86.4 градуса. Орбитальный период составляет 100 минут 28 секунд.

Общие характеристики:

Вес спутника - 700кг (1500фунтов), Зональные лучи - 48 на каждом спутнике Мощность канала - 16 Дб(средняя),

Срок службы - 5-8 лет

Используемые частоты

Направление

Телефон Иридиум-Спутник                                                      1616-1625,5 МГц

Спутник-Телефон Иридиум/Пейджер                                    1616-1625,5 МГц

Спутник-Спутник                                                                            23,18-23,38 ГГц

Спутник-Наземная станция сопряжения                                  19,4-!9,6   ГГц

Наземная станция сопряжения-Спутник                                  29,1-29,3 ГГц

Все спутники были запущены ракетами "Delta II" компании Боинг (5 спутников Иридиум на запуск), "Протон" ГКНПЦ им. Хруничева (семь спутников Иридиум за запуск) и "Лонг Марк 2с" компании China Great Wall (два спутника Иридиум за запуск).

Телефоны и пейджеры Иридиум

В системе Иридиум все услуги связи - голос, пейджинг предоставлялись вне зависимости от местонахождения абонента и наличия телекоммуникационных сетей.

Полный спектр абонентского оборудования для связи в системе Иридиум включет двухмодовые телефоны, специализированные авиационные и судовые терминалы, цифровые и буквенно-цифровые пейджеры.

Портативный телефон Иридиум напоминает обычный сотовый телефон. Размеры, вес и время работы от аккумулятора которого вполне близки к сотовым трубкам. Так как телефон Иридиум работет в двух режимах - сотовом и спутниковом - при наличии соответствующей сети он может использоваться в сотовом режиме.

Пейджер Иридиум обеспечивает настоящий "глобальный роуминг" при помощи небольшого поясного персонального приемника сообщений.

Глобалстар представляет собой консорциум из международных телекоммуникационных компаний, основанный в 1991 году. Система Глобалстар разработана для предоставления высококачественных спутниковых услуг для широкого круга пользователей, включающих:

голосовую связь

• позиционирование

• службу коротких сообщений

• факсимильную связь

• роуминг

• передачу данных.

Система Глобалстар предназначена для пользователей сотовых сетей, роумингующих за пределами покрытия домашней сети, людей, работающих в удаленных районах, где наземная связь полностью отсутствует, жителей населенных пунктов с ограниченной емкостью телекоммуникационных сетей для удовлетворения потребности в телефонии, а также тех, кому необходима связь во время международных командировок и путешествий. Спутниковая группировка Глобалстар состоит из 48 рабочих и 4-х запасных спутников, располагающихся на низкой орбите, на высоте 1414 км.(876 миль) от поверхностии Земли.


Схема территориального охвата системы Глобалстар.

Выводы.

1. Мировое сообщество приняло стратегическую концепцию строительства единого информационно-сотового общества процветания для “золотого миллиарда”, идеологической основой которого является мондиализм, опирающегося на эволюционизм, гуманизм и экуменизм; политическое управление взяло на себя G-8, приняв в Окинаве в 2000 году соответствующую Хартию, верность идеалам которой подтвердила в 2001 году в Генуе; финансово-экономической основой является Глобальная торговая инициатива, заявленная в июле 2000 года, ядром которой является ВТО.

2. Россия активно участвует в создании, внедрении и распространении рекомендованных межнациональными структурами по стандартизации и унификации средств автоматической идентификации всего недвижимого и всего что может двигаться, процессов и решений в области автоматизированного управления межнациональными потоками торгово-финансовых отношений. Речь идет о создании гибкой иерархической системы учета, анализа и контроля денежных операций в рамках одной страны, с возможностью легкого интегрирования ее в мировую систему расчетов.

3. Для автоматической идентификации используется наиболее распространенный 13-разрядный код EAN-13, содержащий в своей основе антихристианскую символику.

4. Есть все основания полагать, что для представления в графическом виде 12-разрядного ИНН будет применён штрих-код EAN-13.

5. Для участия человека в системе электронных платежей, ему обязательно должен быть присвоен пожизненный (и даже посмертный, т.е. никому другому в будущем не принадлежащий) идентификационный номер. Это не номер файла, дела, папки, - это номер, вернее электронная фамилия человека. Напряженность в обществе в связи с нумерации людей не спадает -сайт “Стояние за Истину - За жизнь без ИНН” занимает 4-е место по посещаемости.

6. В настоящее время наряду со штриховым кодированием все большее распространение получает радиочастотная идентификация. Активные (с батарейками) или пассивные (энергия за счет облучения считывателем) электронные метки имеют небольшие размеры и могут быть безболезненно имплантированы в тело животного, рыбы или человека. Радиус действия -0.5 - 50м, частоты - близки радиочастотам сотовой и пейджинговой связи. Метки могут не только отзываться на запрос об идентификационном номере, но и хранить достаточно большой объем перезаписываемой информации.

7. Альфа-проект системы глобальной мобильной спутниковой связи с помощью 66 основных и 6 запасных низкоорбитальных спутников Иридиум расположенных в 6-ти орбитальных плоскостях предусматривает 100% покрытие Земли.


1Ассоциация автоматической идентификации ЮНИСКАН/EAN Россия - это действующая на территории Российской Федерации добровольная некоммерческая и неправительственная организация, состоящая из предприятий-членов (по состоянию на 2001 г. - около 5600, уникальные идентификационные номера которых имеют префикс 460), использующих системы товарной нумерации и штрихового кодирования EAN (European Article Numbering) International, (www.ean.ru). Эта “национальная” организация товарной нумерации EAN уполномочена EAN International эксклюзивно использовать систему EAN на национальном или лучше на региональном уровнях. Первые публикации о семинарах по применению штрих-кодов в СССР относятся к 1990году, проводимых совместным советско-британским предприятием “Интер-Штрихкод” (Москва, Страстной бульвар,8 и американской фирмой SYMBOL/MSI (Книжное обозрение № 39, 28 сентября 1990г);

EAN International - это добровольная некоммерческая и неправительственная организация, состоящая из национальных организаций (в настоящее время 97 организаций в 99 странах). EAN International управляет всемирной многоотраслевой системой товарной нумерации и стандартов штрихового кодирования, позволяющей идентифицировать и передавать данные о товарах, услугах, предприятиях, транспортных единицах, местоположении и др.

2 Штриховое кодирование было изобретено и запатентовано в США в 1949 году Джо Вудлэндом и Берни Сильвером.

3 http://www.ean.ru/need/need.htm

4 Т.е. не привязаны к национальным границам.

5 EAN'UCC - это глобальная международная система товарных номеров, образованная более 20 лет назад на основе EAN International и Северо-Американской (Uniform Code Council - UCC) ассоциации товарной нумерации. В настоящее время система EAN'UCC объединяет 97 национальные организации в 99 странах мира. Только в Татарстане и Украине существуют нормативные акты обязывающие вступать в EAN и наносить на упаковку штриховые коды.

6 Для расчета контрольного разряда в EAN-8, EAN-13, ITF-14, включая и американские коды UPC, используется один и тот же алгоритм вычислений (“по модулю 10”) (http://www.ean.ru/you/you.htm).

7 Тайна штрих-кода. Газета “Шанс”, №20, 14 августа 1996г.

8 Штриховой код и число 666. Подробный технический анализ. Обитель преподобного Григория. 23 июня 1997 года.

9 Василий Ахрамеев к.т.н., с.н.с., Игорь Башкиров к.т.н. “Да поможет нам Бог избежать печати антихриста”. http://kongord.narod.ru/Index/Prison/pril13.html

10 Приказ ГНС РФ от 27 ноября 1998 г. N ГБ-3-12/309

11 Разъяснения о формировании ИНН в соответствии с ПРИКАЗОМ ГНС РФ ОБ УТВЕРЖДЕНИИ ИНСТРУКЦИИ О ПОРЯДКЕ УЧЕТА НАЛОГОПЛАТЕЛЬЩИКОВ от 13.06.96 N ВА-3-12/49

12 http://www.mrezha.ru/vera/360/4.htm

13 http://news.ng.ru/2001/08/31/999257187.html

14 http://modus.mobile.ru/?id=2116

15 http://www.net.kz/topl00/rating.phtml?country_code=&cat_code=10

16 http://xopoc.narod.ru/INN/bank.htm

17httm://www.ean.ru/form_bc/form_bc.htm

18 Значит и физическое лицо.

19 При Ассоциации Юнискан/EAN Россия в составе технического комитета по стандартизации ТК355 создан специальный подкомитет ПКЗ “Электронный обмен данными EANCOM”, который занимается вопросами применения технологий электронного обмена данными в области торговли, на транспорте и финансов.

20 http://www.ean.ru/46/46.htm

21 http://www.ean.ru/in/in.htm

22 Вспомните - “ИНН - это только Ваш номер”.

23 http://www.ean.ru/in/in.htm

24 http://www.ean.ru/news/cgi0700.htm

25 XML - это наименование Расширенного языка разметки, подготовленного и опубликованного WWW-консорциумом (W3C). Разработанные на основе глобальных Интернет-протоколов GCI (The GCI's Global Commerce Internet Protocol) эти стандарты EAN/UCC являются по сути глобальным языком электронного бизнеса для обеспечения эффективности электронной коммерции с использованием Интернет. В основу разработки было положено моделирование бизнес-процессов и применение принципов упрощенного электронного бизнеса (Simpl-eb)(http://www.ean.ru/news/2001_08_14.htm)

26 В том числе AIM Россия.

27 http://www.ean.ru/rss/rss.htm

28http://www.mobilz.hl.ru/to.htm

29 http://www.nokia.com.ru/phones/3310/qna/

30 http://mgkc.zooclub.ru/5b.htm

31 http://www.alphatelecom.ru/iridium/index.htm
